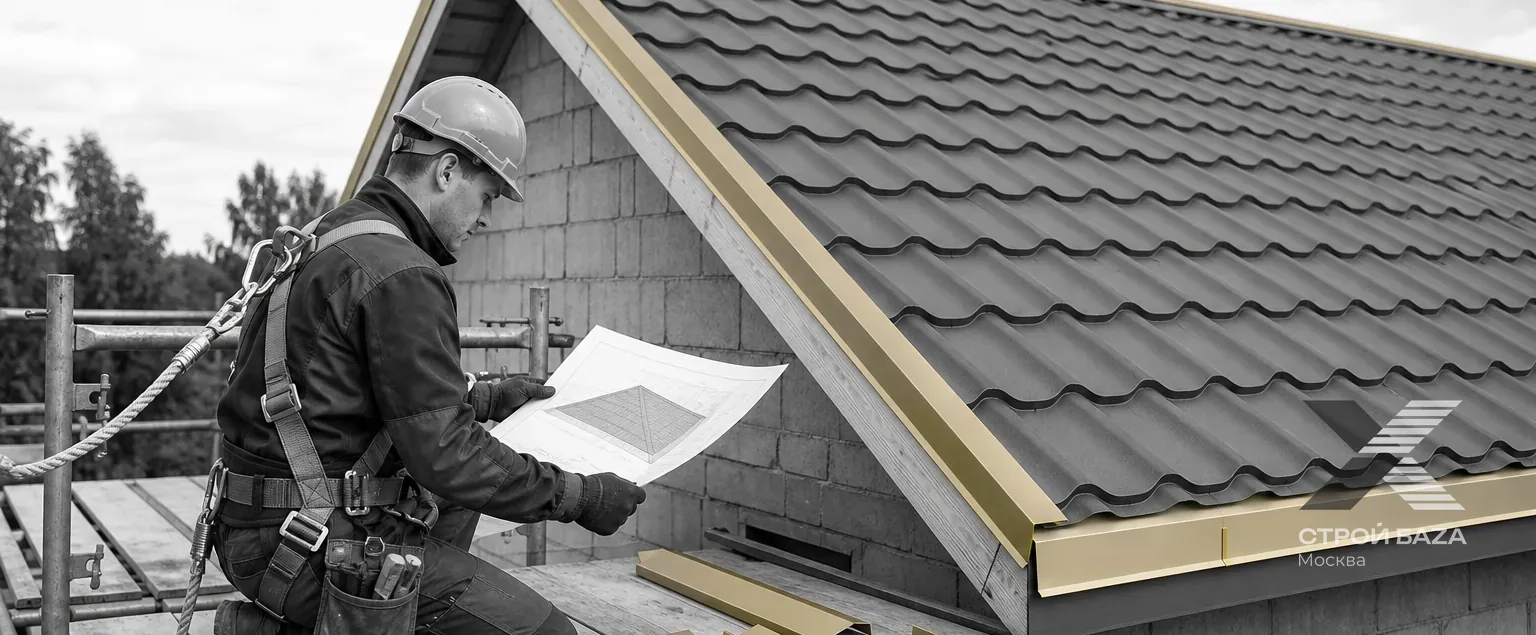

Доборные элементы для металлочерепицы: как собрать комплект по чертежу крыши

• длину карнизов — нижних краёв скатов;
• длину фронтонов — наклонных боковых краёв;
• длину конька и наклонных рёбер;
• линии ендов — внутренних стыков скатов;
• места примыкания кровли к стенам и трубам;
• размеры скатов и расположение вентиляционных выходов.

Сложите длины однотипных участков: отдельно карнизы, фронтоны, конёк, ендовы и примыкания. Полученное значение разделите на полезную длину одной планки — это длина за вычетом нахлёста. Округлите результат вверх до целого числа. Размер нахлёста и рабочую длину уточните в характеристиках выбранного изделия: они могут отличаться у разных производителей.

Например, для конька длиной 8 м при полезной длине планки 1,9 м понадобится 8 ÷ 1,9 = 4,21, то есть 5 планок. Такой же расчёт сделайте для каждого типа элемента. Не складывайте в одну сумму детали разных назначений: карнизная и торцевая планки не взаимозаменяемы.

Для простой двускатной крыши обычно считают карнизные планки по нижним краям скатов, торцевые — по фронтонам, а коньковые — по верхнему стыку. Если крыша сложная, дополнительно могут понадобиться элементы для ендов, наружных рёбер, примыканий к стенам и труб, а также планки для оформления свесов.

Состав зависит от формы крыши и узлов на чертеже. Проверьте, предусмотрены ли под кровлей вентиляционные выходы: для них подбирают совместимые проходные элементы. Крепёж и уплотнители учитывайте отдельно, ориентируясь на инструкцию к конкретной системе.

Сверьте размеры

Уточните, указана на чертеже длина по скату или горизонтальная проекция. Для торцевых и наклонных участков нужен фактический размер по линии установки.

Учтите нахлёсты и стыки

Планки соединяют с перекрытием, поэтому считать их только по общей длине участка нельзя. Используйте полезную длину, указанную для изделия.

Разделите стороны крыши

Запишите количество отдельно для каждого ската и узла. Так проще заметить, если на одном фронтоне или у одной ендовы деталь пропущена.

Сверьте покрытие и цвет

Доборные элементы должны подходить к металлочерепице по типу покрытия и оттенку. Также проверьте ширину полок и форму профиля, если планки примыкают к листу или стене.

• расчёт по полной длине планки без вычета нахлёста;
• путаница между длиной ската и его проекцией;
• пропуск ендов, примыканий или торцов на сложной крыше;
• подбор деталей только по цвету без проверки совместимости;
• заказ одинаковых планок для разных узлов кровли.

Для расчёта перенесите на отдельный список все края и стыки крыши, измерьте каждый участок и разделите его длину на полезную длину подходящей планки. Затем округлите количество вверх, проверьте нахлёсты и совместимость деталей с металлочерепицей. Такой перечень удобно сверить с чертежом до покупки.
